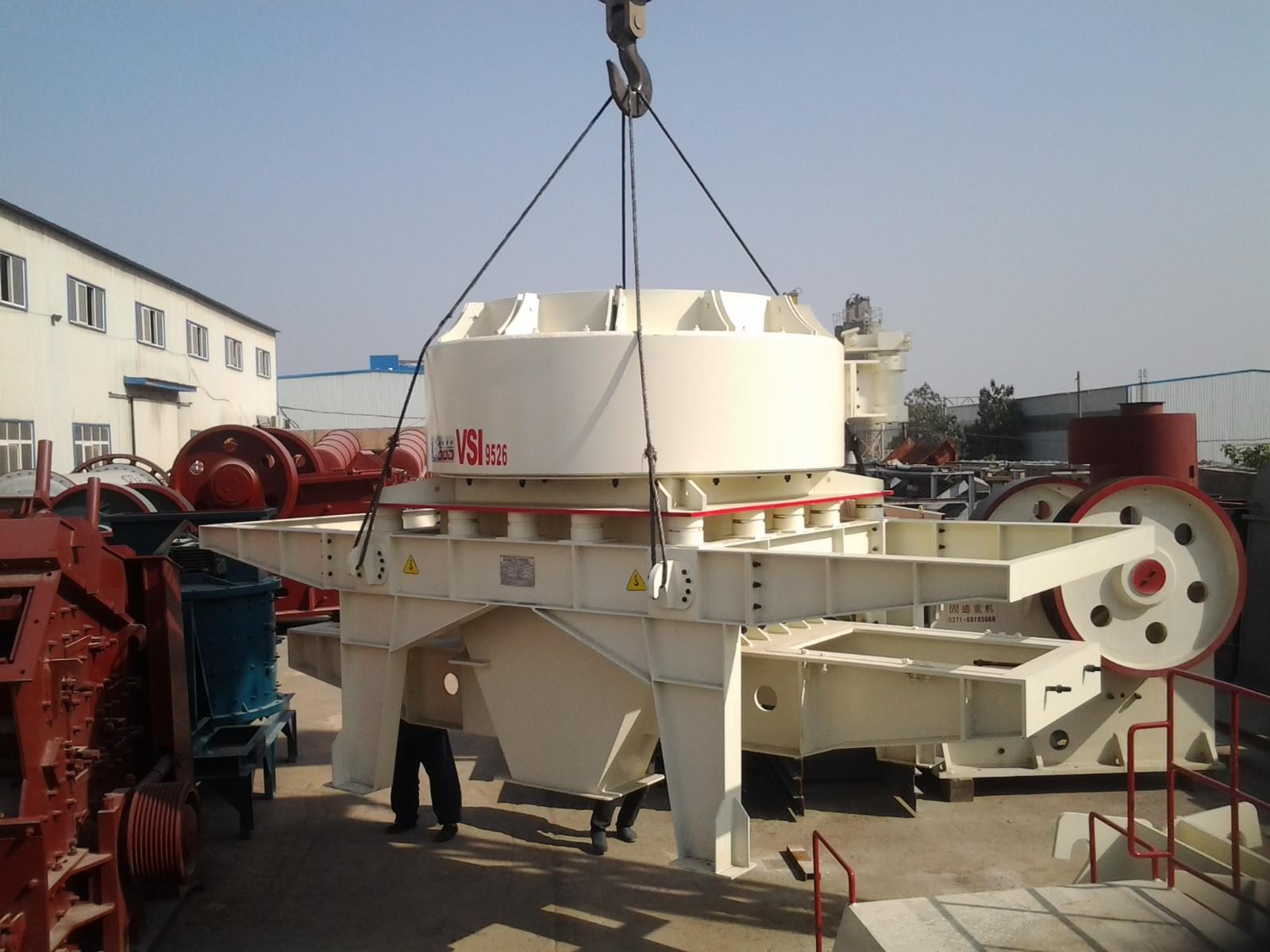

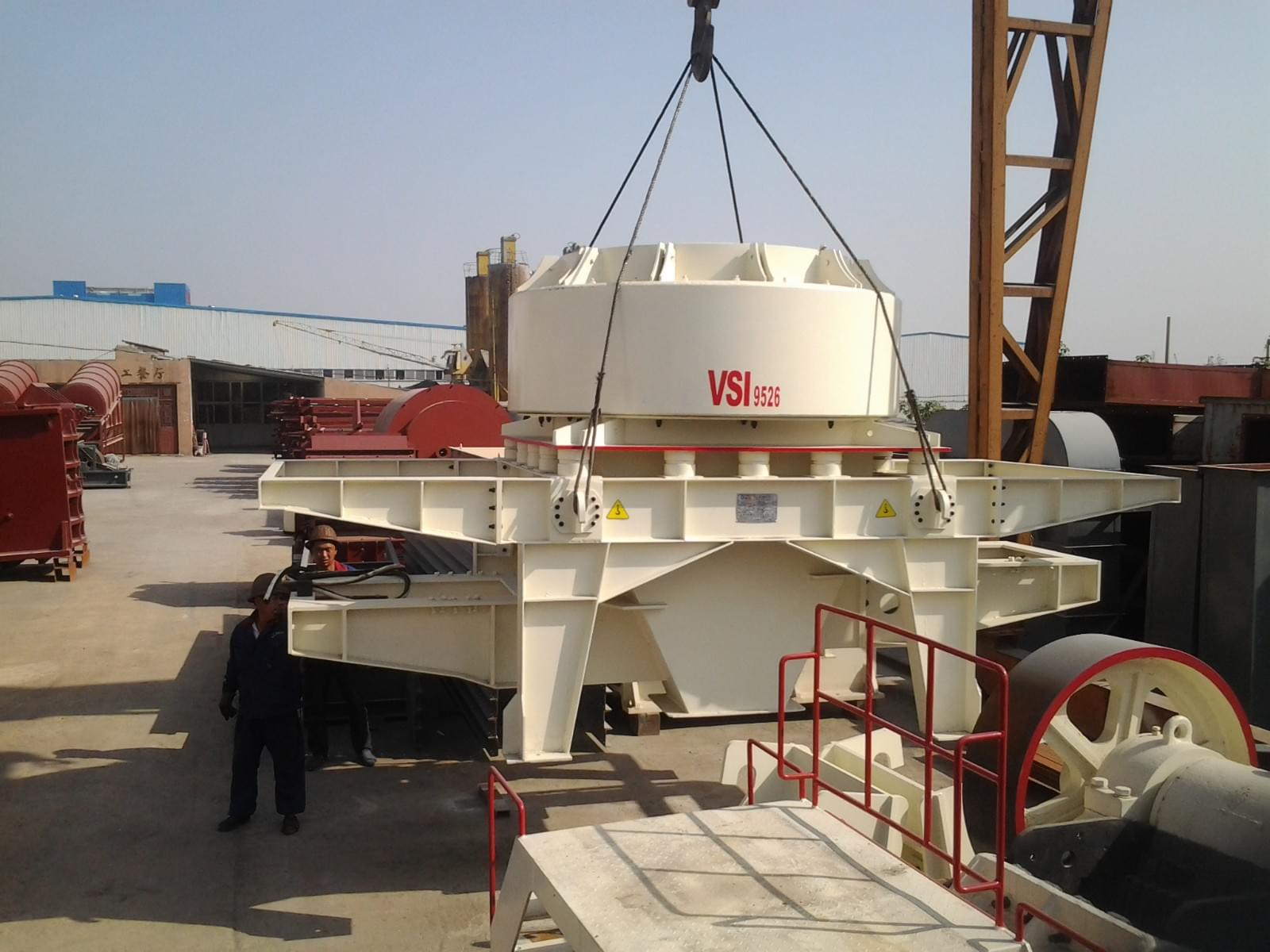

产品概述：冲击式破碎机是引进德国技术，是专业破碎技术与机械制造完美结合的典范，是新技术、新工艺的充分体现。该设备不仅能为高速公路、高速铁路、高层建筑、市政工程、水电大坝建设、港口码头、混凝土搅拌站等提供优质砂石骨料，无可争议地成为机制砂行业和石料整形领域的核心设备;而且越来越成为金属矿石破碎、石英砂生产、钢渣处理等领域的主流设备。本系列高效离心冲击式破碎机是一种在世界范围内被众多用户公认的全新型破碎制砂机器。
服务热线：0371-55559444 邮箱：info@ovgcl.com
冲击式破碎机是引进德国技术，是专业破碎技术与机械制造完美结合的典范，是新技术、新工艺的充分体现。该设备不仅能为高速公路、高速铁路、高层建筑、市政工程、水电大坝建设、港口码头、混凝土搅拌站等提供优质砂石骨料，无可争议地成为机制砂行业和石料整形领域的核心设备;而且越来越成为金属矿石破碎、石英砂生产、钢渣处理等领域的主流设备。本系列高效离心冲击式破碎机是一种在世界范围内被众多用户公认的全新型破碎制砂机器。
冲击式破碎机设备优势
1、深腔型转子经过优化设计后，使物料通过量提高约30%。
2、周护板局部磨损后可上下调头使用，提高材料利用率，可提高使用寿命48%以上。
3、组合式锤头设计，只需更换磨损的锤头部分，可降低使用成本30%以上。另外增加了副锤头，有效地防止主锤头磨损后损坏立板。
4、核心耐磨材料采用美国重要行业用高度耐磨耐高温材料。
5、采用菱形冲击块，避免物料冲击磨损后损伤立板。
6、轴承选用日本、瑞典、美国等国际品牌。
7、优秀的发射口及内部更流畅的曲线形设计，降低物料的流动阻力，大幅度提高的物料通过能力。
8、两用散料盘，操作简单，实现两种进料方式方便转换。
9、主轴下端特殊的密封结构，保证无油封也不漏油。
10、采用日本原装进口配件的液压开盖装置，可方便快捷的移动上盖，使更换检修机体内部机件省工省力。
11、选用高防护等级的电机。该类型电机具有效率高、噪音低等特点。符合国际电工委员会(IEC)标准，F级绝缘， IP54/55防护等级。
冲击式破碎机工作原理
全中心进料:物料落入进料斗，经中心进料孔进入高速旋转的转子后被充分加速并经发射口抛出，首先与反弹后自由下落的一部分物料进行撞击，然后一起冲击到周围的涡流腔内的涡状料衬上(或反击块上)，先被反弹到破碎腔的顶部，后偏转向下运动，与从叶轮流道发射出来的物料撞击形成连续的物料幕，后经由下部排料口排出。
|
型号 |
7615 |
8522 |
9532 |
1145 |
|
|
生产能力(t/h) |
瀑落与中心进料 |
150-280 |
240-380 |
350-540 |
500-640 |
|
全中心进料 |
70-140 |
120-200 |
180-280 |
250-360 |
|
|
进料尺寸(mm) |
软料 |
< 35 |
< 40 |
< 45 |
< 50 |
|
硬料 |
< 30 |
< 35 |
< 40 |
< 45 |
|
|
转速(r/min) |
1700-1900 |
1500-1700 |
1300-1510 |
1100-1310 |
|
|
双电机功率(KW) |
150 |
220 |
320 |
440 |
|
|
外形尺寸 长×宽×高(mm) |
4100×2330×2300 |
4140×2500×2700 |
4560×2600×2900 |
5100×2790×3320 |
|
|
重量(t) |
12.1 |
14.8 |
18.6 |
27.5 |
|
|
电源 |
380V,50Hz |
||||
|
润滑液压站 |
6 |
||||
|
双油泵电机功率(KW) |
2×0.31 |
||||
|
安全保护 |
双油泵互补保证供油；无油流、无油压自动停机；水冷降温；冬季电机加热启动。 |
||||
|
外形尺寸 长×宽×高 (mm) |
820×520×1270 |
||||
|
油箱加热器功率(kw) |
2 |
||||
